Детали женской одежды

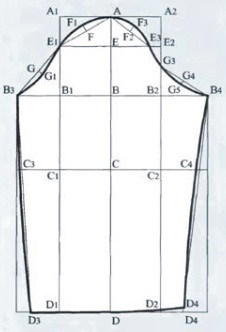

Конструкция одношовного рукава

Строим вертикаль через точку А.

АВ = А8В2 (величина с чертежа полочки пальто) - 3 см.

(Пример: 19 см-3 см = 16 см.)

АС = длина руки до локтя (Дрл ).

(Пример: 31 см.)

AD = длина рукава (Др ) + прибавка.

(Пример: 58 см + 2 см = 60 см.)

АА 1 = АА2 = (обхват плеча (Оп) + прибавка) / 4.

(Пример: (26 см + 14 см) / 4 = 10 см.

А1А2 = Е1Е2 = В1В2 = С1С2 = D1D2.

АЕ = АВ / 3 + 1 см.

(Пример: 16 см / 3 + 1 см = 6,3 см.)

В1ВЗ = ВВ 1 -1,5 см.

(Пример: 10 см - 1,5 см = 8,5 см.)

B3G = 1/2B3E1.

GG1 = 1 см.

E1F = 1/2E1A.

FF1 = 1,3 см.

E3F2 = 1/2 ЕЗА.

F2F3 = 1,3 см.

G4B4 = 1/2 B4G3.

G4G5 = 0,6 см.

Проводим линию оката рукава по точкам ВЗ G1 Е 1 F1 A F3 ЕЗ G3 G5 В4.

DD3 = 1/2 ширины рукава внизу + 1 см.

(Пример: 30 см / 2 + 1 см = 16 см.)

DD4 = 1/2 ширины рукава внизу - 1 см.

(Пример: 30 см / 2 - 1 см = 14 см.)

Проводим отрезки B3D3 и B4D4.

D4D5 = 1 см.

Откладываем на локтевой линии точку СЗ на расстоянии 0,4 см от точки пересечения с отрезком B3D3 и точку С 4 на расстоянии 0,6 см от точки пересечения с отрезком B4D4.

Проводим линии нижнего шва по точкам ВЗ СЗ D3 и В 4 С4 D5.

Проводим линию низа по точкам D3 D D5.
